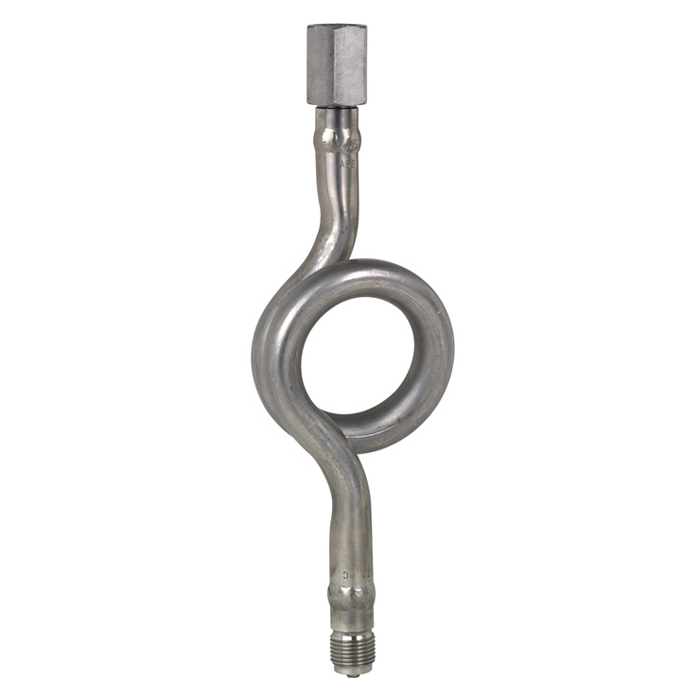

Sifão para manômetro DIN 16282 aço inoxidável forma U forma B

Sifões para manômetros conforme DIN 16282 estão divididas em forma U e forma de trombeta. Estas versões de sifão estão disponíveis com conexão rosqueada (formas A e C) ou conexão soldada (formas B e D) ao lado do processo.

Calcular o Frete

Calcular

Não sei meu CEP

Categoria: Acessórios Pressão

Descrição
Avaliações (0)

Aplicações do sifão para manômetro

Elemento de resfriamento para proteção contra aquecimento excessivo de líquidos, gases e vapores;
Proteção contra picos de pressão e vibrações;
Conexão ao processo direta no manômetro ou em combinação com outros acessórios de instrumentação (ex.: válvulas).

Características especiais do sifão para manômetro

Versão compacta adequada para aplicações sujeitas a vibrações;
Combinação customizada de válvulas e instrumentos de medição (hook-up) sob consulta;
Pressões nominais até 420 bar;
Temperatura máxima até 550°C.

Descrição do sifão para manômetro

Além dos sifões padronizados, estão disponíveis conexões para roscas NPT conforme DIN 16282 e variantes industriais padrão.

Dentro do sifão, o condensado é recolhido, o que impede a entrada de fluidos quentes no manômetro. É recomendado preencher o sifão com um líquido de resfriamento antes da montagem da linha de pressão.

Sifões na forma U são destinados para tomada de pressão horizontal; sifões na forma de trombeta são destinados para tomada de pressão vertical.

A forma compacta de comprimento otimizado minimiza a influência de vibrações e protege o manômetro contra picos e pulsações de pressão.

Para aplicações que não requerem um sifão, a WIKA oferece tubos de conexão em forma reta ou angular (cotovelo para tubo de 90°).
