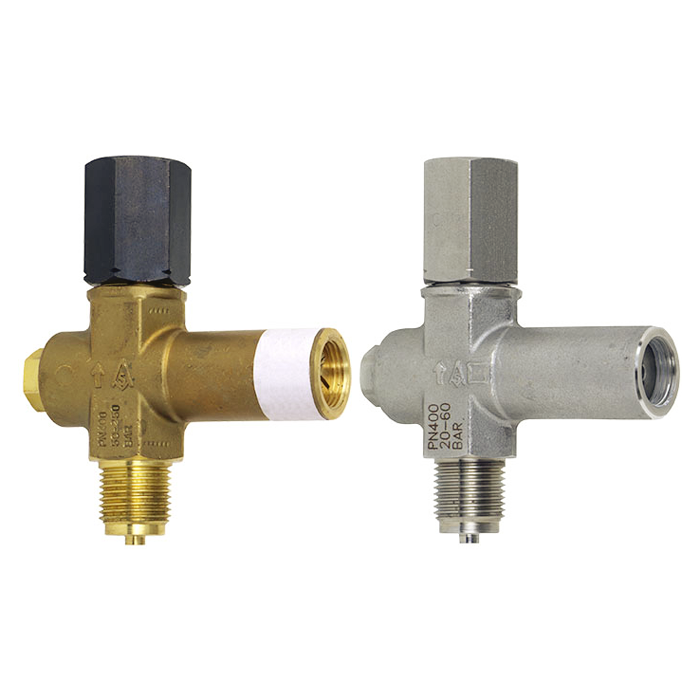

Protetor de sobrepressão ajustável 910.13

O protetor de sobrepressão para instrumentos de medição de pressão é uma válvula pistão. Por meio de uma mola helicoidal, a posição de saída é mantida até que a pressão que atua no pistão supere a contrapressão da mola, fechando assim a válvula.Depois que a pressão desce cerca de 25 % abaixo da pressão de fechamento, a válvula se abre novamente e o pistão volta à posição de repouso, sob ação da força de mola.

Calcular o Frete

Calcular

Não sei meu CEP

Categoria: Acessórios Pressão

Descrição
Avaliações (0)

Aplicações

Proteção contra sobrepressões que ocorrem além da faixa de escala do instrumento de medição de pressão;
Versão em aço inoxidável para meios corrosivos e também em ambientes corrosivos;
Construção de máquinas, construção geral de plantas, indústria química, indústria petroquímica, usinas de energia, mineração, tecnologia on/offshore e ambiental.

Características especiais

Projeto com conexão de pressão tipo A e respectivamente tipo B;
7 configurações diferentes selecionáveis;
Pressão nominal até 600 bar;
Proteção contra sobrepressão até 1000 bar;
Proteção contra vácuo.

Descrição

Configuração de fábrica

A pressão de fechamento é definida como metade da respectiva faixa de atuação.

Valores configurados para montagem em fábrica

Quando instalado em um instrumento de medição de pressão da WlKA, o protetor de sobrepressão é definido como 1,1 vezes o valor total da faixa do instrumento de medição de pressão.

Configurando a pressão de fechamento

Se o parafuso de ajuste for girado no sentido horário, a força da mola helicoidal aumenta e, com ela, aumenta a pressão de fechamento. Girando-se o parafuso de ajuste no sentido anti-horário, a pressão de fechamento é atingida por valores inferiores.

Para se configurar a pressão de fechamento ideal, deve-se levar em conta a temperatura do local de medição.

Esse protetor de sobrepressão não é adequado para uso como controlador, ou para fins de controle e regulação.
